Sist Solar ÉCAROS - Bombas submersas de corrente alternada
O Sistema Solar ÉCAROS - Motobombas submersas de corrente alternada é uma solução para bombeamento de água limpa com alimentação por energia solar, indicada para locais remotos, abastecimento, reservatórios e aplicações que buscam autonomia energética.

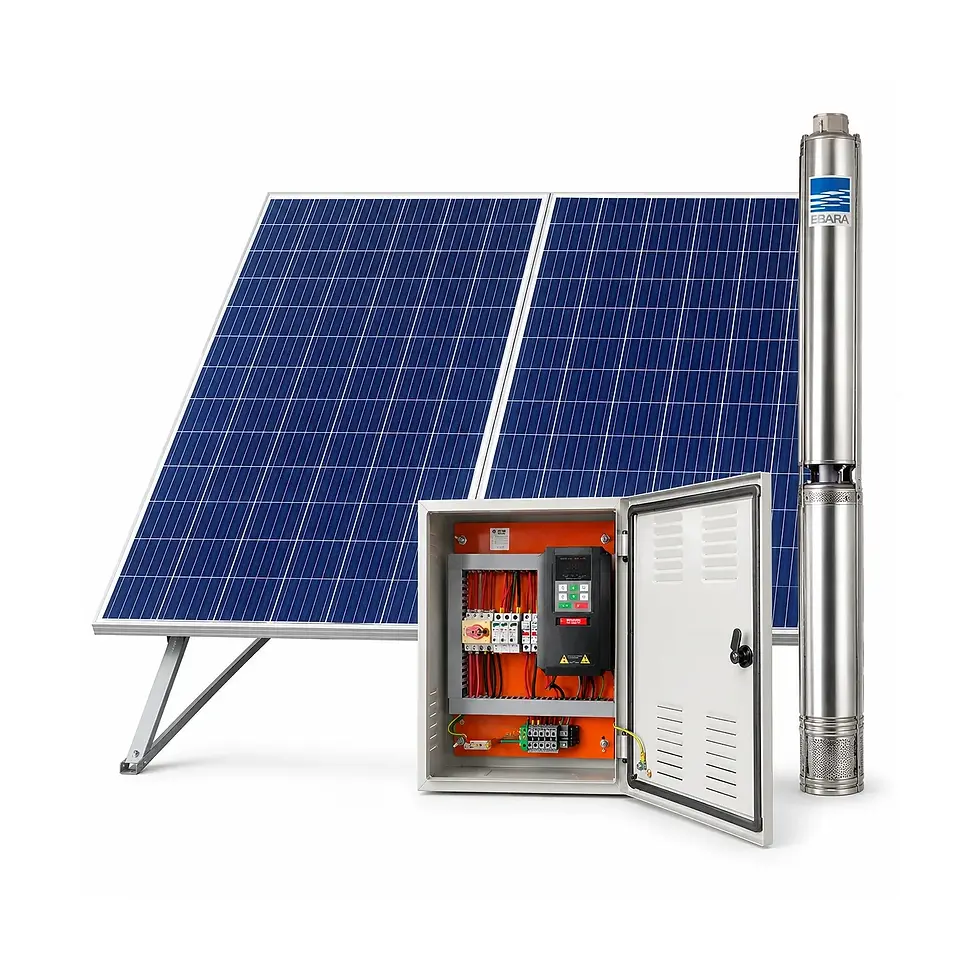

O conjunto é composto por bomba submersa modelos 4BPS, 4BPL, 4BPLi, 4TSMD, 4TSML, BHSS, BHS ou BHSE, com motor submerso OM4A de 4” ou OM6A de 6”, assíncrono de corrente alternada, rebobinável, 220V ou 380V, 60Hz, trifásico até 15HP e de fácil manutenção.
Inclui quadro de comando com inversor solar TSIK ou TSIM, proteções elétricas, painéis solares monocristalinos de 550W e suporte triangular com ângulo ajustável em liga de alumínio anodizado, com resistência a ventos de até 108 km/h.
Dados técnicos
Vazão máxima: até 96 m³/h
Pressão máxima: até 394 mca
Motores: OM4A 4” ou OM6A 6”, trifásicos até 15HP
Potência 1,0HP: sistema trifásico 220V com 6 painéis solares 550W em série.
Potências 1,5cv e 2,0HP: sistema trifásico 220V com 8 painéis solares 550W em série.
Potências 3,0HP a 4,5HP: sistema trifásico 380V com 13 painéis solares 550W em série.
Potências 5,0HP e 5,5HP: sistema trifásico 380V com 15 painéis solares 550W em série.
Potências 6,0HP e 6,5HP: sistema trifásico 220V com 16 painéis solares de 550W, em 2 strings de 8 painéis em série ligadas em paralelo.
Potências 7,0HP a 9,0HP: sistema trifásico 220V com 24 painéis solares de 550W, em 3 strings de 8 painéis em série ligadas em paralelo.
Potências 10HP a 12HP: sistema trifásico 380V com 30 painéis solares de 550W, em 2 strings de 15 painéis em série ligadas em paralelo.
Potência 12,5HP: sistema trifásico 380V com 32 painéis solares de 550W, em 2 strings de 16 painéis em série ligadas em paralelo.
Potências 13HP a 15HP: sistema trifásico 380V com 45 painéis solares de 550W, em 3 strings de 15 painéis em série ligadas em paralelo.
Conexão para até 2 sensores de nível.
Proteção contra sobrecorrente e ajuste automático de frequência de operação (MPPT).
Comprimento do cabo da motobomba até 300m, conforme o modelo.
Sob consulta, potências até 60HP.
Painel solar 550W
Potência de pico (Pmax): 550W
Tensão na potência máxima (Vmp): 42,1Vcc
Corrente na máxima potência (Imp): 13,06A
Tensão de circuito aberto (Voc): 50,10Vcc
Corrente de curto circuito (Isc): 14,01A
Eficiência das células: 22,80%
Eficiência do módulo: 21,30%
